インシュロックアクセサリ ビス止めタイプ（ナイロンクリップ）
|
 |
|
AB-2N、AB-3N、AB-4N、AB-5N、AB-6N、AB-7N、AB-8N、AB-9N、AB-10N、AB-11N、AB-12N、AB-13N、AB-14N、AB-16N、AB-18N、AB-24N、AB-32N
|
|
|
|
|
 |
ビス止めのため、確実・強固な固定が可能です。
|
 |

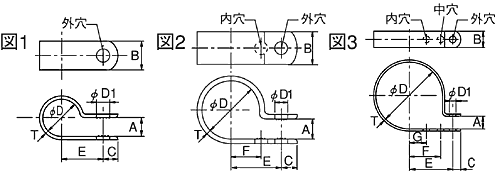

図番 |
寸法 mm |
| 66ナイロン |
ふっ素樹脂PVDF |
標準
（乳白色） |
耐候
（黒色） |
耐熱・耐薬品
（乳白色） ※ |
 D |
D1 |
A |
B |
C |
E |
F |
G |
T |
| AB-2N |
AB-2N-W |
- |
1 |
3.3 |
4.3 |
3.2 |
9.5 |
4.8 |
9.5 |
- |
- |
1.1 |
| AB-3N |
AB-3N-W |
AB-3N-PVDF |
1 |
5.3 |
4.3 |
4.8 |
9.5 |
4.8 |
10.3 |
- |
- |
1.1 |
| AB-4N |
AB-4N-W |
AB-4N-PVDF |
1 |
6.8 |
4.3 |
4.8 |
9.5 |
4.8 |
11.1 |
- |
- |
1.1 |
| AB-5N |
AB-5N-W |
- |
1 |
8.4 |
4.3 |
4.8 |
9.5 |
4.8 |
11.9 |
- |
- |
1.1 |
| AB-6N |
AB-6N-W |
- |
1 |
10.6 |
4.3 |
6.3 |
9.5 |
4.8 |
12.7 |
- |
- |
1.1 |
| AB-7N |
AB-7N-W |
- |
1 |
12.2 |
4.3 |
6.3 |
9.5 |
4.8 |
13.5 |
- |
- |
1.1 |
| AB-8N |
AB-8N-W |
- |
1 |
13.2 |
4.3 |
6.3 |
9.5 |
4.8 |
14.3 |
- |
- |
1.1 |
| AB-9N |
AB-9N-W |
- |
1 |
15.2 |
4.3 |
6.3 |
9.5 |
4.8 |
15.1 |
- |
- |
1.1 |
| AB-10N |
AB-10N-W |
- |
1 |
16.0 |
4.3 |
6.3 |
9.5 |
4.8 |
15.9 |
- |
- |
1.1 |
| AB-11N |
AB-11N-W |
- |
1 |
19.0 |
5.1 |
7.9 |
12.7 |
6.3 |
17.5 |
- |
- |
1.8 |
| AB-12N |
AB-12N-W |
- |
1 |
19.8 |
5.1 |
7.9 |
12.7 |
6.3 |
18.2 |
- |
- |
1.8 |
| AB-13N |
AB-13N-W |
- |
1 |
22.1 |
5.1 |
7.9 |
12.7 |
6.3 |
19.0 |
- |
- |
1.8 |
| AB-14N |
AB-14N-W |
- |
2 |
22.9 |
5.1 |
7.9 |
12.7 |
6.3 |
19.8 |
11.9 |
- |
1.8 |
| AB-16N |
AB-16N-W |
- |
2 |
26.9 |
5.1 |
7.9 |
12.7 |
6.3 |
21.4 |
13.5 |
- |
1.8 |
| AB-18N |
AB-18N-W |
- |
2 |
29.2 |
5.1 |
7.9 |
12.7 |
6.3 |
23.0 |
15.1 |
- |
1.8 |
| AB-24N |
AB-24N-W |
- |
3 |
39.4 |
5.1 |
9.5 |
12.7 |
6.3 |
27.8 |
19.8 |
11.9 |
1.8 |
| AB-32N |
AB-32N-W |
- |
3 |
52.1 |
5.1 |
9.5 |
12.7 |
6.3 |
34.1 |
24.6 |
13.5 |
1.8 |
※ ふっ素樹脂製品は耐候性にも優れています。
|
|
●ナイロンクリップの固定時の穴径、適用ビス、包装単位とケース入目表
|
| 型番 |
固定時の穴径
（?mm) |
適用ビス |
包装単位
（個） |
ケース入目
（個） |
標準
（乳白色） |
耐候
（黒色） |
外穴 |
中穴 |
内穴 |
| AB-2N |
AB-2N-W |
3.0 |
- |
- |
M4 |
100 |
20,000 |
| AB-3N |
AB-3N-W |
4.5 |
- |
- |
| AB-4N |
AB-4N-W |
6.0 |
- |
- |
| AB-5N |
AB-5N-W |
7.5 |
- |
- |
10,000 |
| AB-6N |
AB-6N-W |
9.5 |
- |
- |
| AB-7N |
AB-7N-W |
10.5 |
- |
- |
| AB-8N |
AB-8N-W |
11.5 |
- |
- |
| AB-9N |
AB-9N-W |
13.5 |
- |
- |
| AB-10N |
AB-10N-W |
14.5 |
- |
- |
| AB-11N |
AB-11N-W |
16.5 |
- |
- |
M5 |
4,000 |
| AB-12N |
AB-12N-W |
17.5 |
- |
- |
| AB-13N |
AB-13N-W |
20.0 |
- |
- |
| AB-14N |
AB-14N-W |
21.0 |
- |
19.0 |
3,000 |
| AB-16N |
AB-16N-W |
24.5 |
- |
22.5 |
| AB-18N |
AB-18N-W |
27.0 |
- |
24.5 |
50 |
2,500 |
| AB-24N |
AB-24N-W |
37.0 |
35.5 |
31.5 |
1,000 |
| AB-32N |
AB-32N-W |
49.0 |
47.0 |
43.5 |
25 |
|
AB-2N 標準グレード(乳白色)
