戻るガルバロックHOME

スタンダードシリーズ:ガルバロック

【 お知らせ 】

メーカーの変更に伴い、2022年10月よりヘラマンタイトン製品の価格を変更させていただきます。
価格が非表示、または旧価格で表示されているものについては「在庫・価格お問い合わせフォーム」よりお問い合わせください。

※在庫品は特価にて販売中!お問い合わせください!

太陽光発電システム施工用結束バンド"GalvaLok"

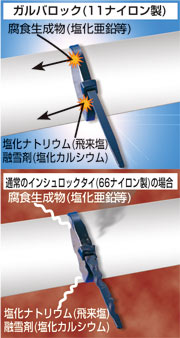

ガルバロック比較イラスト

 ソーラーパネルの設置に不可欠!
 亜鉛めっき鋼鈑付近での使用に最適!
 雨、海水、融雪材にも絶大の信頼性!

●太陽光発電システムでのソーラーパネル施工。
※ソーラーパネルの設置に使用される架台では、
主に亜鉛めっき鋼鈑が使用されています。
●屋外で使用されている亜鉛めっき鋼鈑周辺での
ケーブル、配管の結束と固定。
●海水の影響がある沿岸地域や、融雪材等の影響が
考えられる降雪地帯。


常時使用温度範囲:-40℃~+105℃

Point!! なぜ「ガルバロック」が必要なの?
ソーラーパネルの架台や、屋根材を始めとする建設鋼材で使用される亜鉛めっき鋼鈑の周辺では、次のような厳しい
環境である場合、結束バンドが腐食生成物(塩化亜鉛等)や、塩化カルシウム(融雪剤)、塩化ナトリウム(飛来塩)に
よる影響を受けることがあります。
・沿岸部(海水による飛来塩)
・降雪地域(融雪剤)
・工業地域(亜硫酸ガス)等。
通常使用されている66ナイロン製インシュロックタイは、これらの物質に対する耐性が低く、ソルベントクラック※によっ
て破断することがあります。
ガルバロックは11ナイロンを使用した結束バンドで、66ナイロンと比較すると腐食生成物や、塩化ナトリウム、塩化カル
シウムに対して高い耐性があります。

※ソルベントクラック(環境応力亀裂・ケミカルクラック):溶剤、または化学薬品が樹脂に浸透することにより、樹脂内部
から亀裂を生じる現象です。

<ご注意!>紫外線劣化と、ソルベントクラックは異なる現象です。ガルバロックの紫外線による劣化は、66ナイロン製
耐候グレードと同等です。


ガルバロック (スタンダード形状)
ガルバロックスタンダードイラスト 品名 ガルバロック
ガルバロック(スタンダード形状)
全長(mm) 203-301
梱包単位 25-100本
単価

\-



ガルバロック (プッシュマウント形状)
ガルバロックプッシュマウントイラスト 品名 GLRT50RSF
ガルバロック(プッシュマウント形状)
最大取付
パネル厚(mm)
2.6
梱包単位 100本
単価 \-




スタンダードシリーズ:ガルバロック
スタンダード形状

RoHS


ガルバロックスタンダードイラストガルバロックスタンダード図面

通常の結束バンド形状の製品です。型番の数字が長さの目安を示しています。
軽い挿入抵抗で確実に固定できるヘッド構造を持ち、
また、ストラップのエッジは、作業者や被結束物に負担がかからない滑らかなデザインです。

型番/材質・グレード 結束径(φmm) 寸法  mm ループ
引張強度
(最小値)
N(kgf)
包装単位
(販売単位)
(本)
ケース入れ目
(本)
適用工具
11ナイロン
耐候・耐薬品
グレード
最小 最大 全長L 幅A B C D T
GL100 1 22 100 2.5         80(8.16)     MK7
MK8
MK9
MK9RE-F
MK7P
MK9P
GL150 1.5 36 153 3.5         130(13.26)
GL200 1.5 50 203 4.7 7.5 5.5 8.5 1.3 200(20.39) 100 5,000
GL250 1.5 65 252 4.8 9.0 5.0 8.8 1.5 250(25.49) 100 5,000
GL300 7 80 301 4.8 9.0 5.0 8.8 1.5 250(25.49) 100 5,000
GL380 7 105 383 4.8         200(20.36)
GL460 15 130 465 9.6         480(48.95) 25   EVO9SP
MK9
MK11
MK15
GL600 15 175 605 9.6         480(48.95) 25


プッシュマウント形状

RoHS

ガルバロックプッシュマウントイラストガルバロックプッシュマウント図面

電線をシャーシ、パネル、壁などに固定して結束する用途に使用します。
ウイング(羽)付きのヘッドで、パネル取り付け後支持翼部が広がり、取り付けるパネル面に固定されます。
そのため、固定後の安定感を得ることが出来ます。

型番/材質・グレード 結束径
(φmm)
寸法  mm
最大取付パネル厚
(mm)
取付穴径
(φmm)
ループ
引張強度
(最小値)
N(kgf)
包装単位
(販売単位)
(本)
ケース入れ目
(本)
適用工具
11ナイロン
耐候・耐薬品
グレード
最小 最大 全長L 幅A B F G H T
GLRT50RSF 1.5 48 201 4.8 18.4 9.6 18 9.2 1.3 2.6 6.0~7.5 200(20.39) 100 5,000 MK9
MK9RE-F
ECO250RF-W 2.5 72 250 7.4             6.0~7.5 200(20.39) 100 5,000

・写真商品色は、コンピュータディスプレイの性質上、実際の色と異なって見える場合があります。
