メタルコンテントタイ スタンダードタイプ
|
 |
メタルコンテントタイは、材料に鉄成分が含まれているため、
食品薬品等の製造過程にインシュロックタイが誤って混入した場合でも、
一般的な工業用金属探知機で容易に探知し排除することができます。
■食品工場、薬品工場での使用に最適
メタルコンテントタイは食品工場、薬品工場での以下のような異物混入に対して、
有効なソリューションです。
- 機械の配線ライン組換え時に、使用されていたインシュロックタイが誤って混入してしまった。
- 食品原料袋の留め口に利用されていたインシュロックタイを切断した際、誤って混入してしまった。
- 長年使用していた、配線用のインシュロックタイが、ケミカルクラックによりはずれ混入して しまった。
|
|
|
|
＜HACCPの導入にも有効です＞
食品製造の管理手法であるHACCP（Hazard Analysis Critical Control Point)構築にも有効で、
既にヨーロッパにおいては数多くの採用実績を持っています。
|
| 特長 |
|
■メタルコンテントタイに含まれる鉄成分は、ヘッド、ストラップ部共にムラなく含まれ、どの部分が混入しても、金属探知機で発見することができます。
■明るい青色のインシュロックタイで、通常のインシュロックタイとの区別が容易なだけでなく、万一混入した際にも目視による発見が容易です。
■金属製インシュロックタイに比べ、作業性が良く、また安全性にも優れています。
|
|
|
|

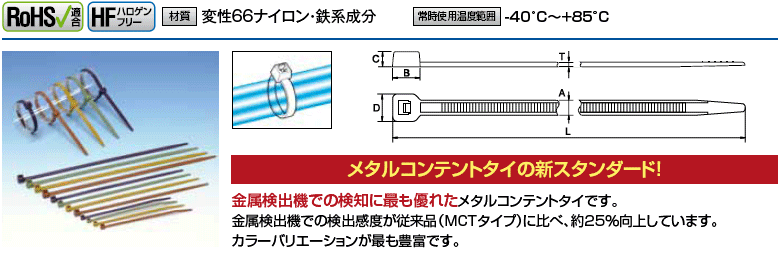

| NEW ＭＣＴＳタイプ 主原料：変性66ナイロン・鉄系成分 |
|
※金属検出機での検知に最も優れたメタルコンテントタイです。明るい青のため、目視による発見も容易です。
| 型番 |
結束径（φｍｍ） |
寸法（ｍｍ） |
ループ
引張強度
（最小値）
N(kgf) |
包装単位
（本) |
| 最小 |
最大 |
全長L |
幅A |
Ｂ |
Ｃ |
Ｄ |
Ｔ |
| MCTS100-（色付番） |
4.0 |
22 |
100 |
2.5 |
4.8 |
3.5 |
4.8 |
1.1 |
60（6.12） |
100 |
| MCTS150-（色付番） |
5.0 |
36 |
153 |
3.5 |
6.4 |
4.4 |
6.5 |
1.2 |
110（11.22） |
100 |
| MCTS200-（色付番） |
6.0 |
50 |
203 |
4.7 |
7.5 |
5.5 |
8.5 |
1.3 |
150（15.30） |
100 |
| MCTS300-（色付番） |
10.0 |
80 |
301 |
4.8 |
9.0 |
5.0 |
8.8 |
1.5 |
150(15.30) |
100 |

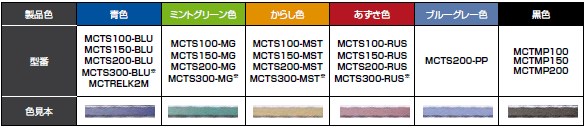

メタルコンテントタイの色見本
 |
|

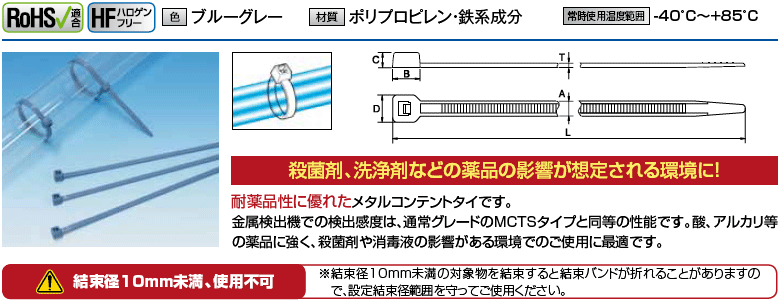

| NEW ＭＣＴＳタイプ 主原料：ポリプロピレン・鉄系成分 |
| 型番 |
結束径（φｍｍ） |
寸法（ｍｍ） |
ループ
引張強度
（最小値）
N(kgf) |
包装単位
（本) |
| 最小 |
最大 |
全長L |
幅A |
Ｂ |
Ｃ |
Ｄ |
Ｔ |
| MCTS200-PP（ブルーグレー） |
10.0 |
50 |
202 |
4.7 |
7.5 |
5.5 |
8.5 |
1.3 |
140（14.29） |
100 |
|
|
| ＭＣＴMPタイプ 主原料：変性66ナイロン・鉄系成分 黒色 |
|
※X線検出機での検知に優れたメタルコンテントタイです。
| 型番 |
結束径（φｍｍ） |
寸法（ｍｍ） |
ループ
引張強度
（最小値）
N(kgf) |
包装単位
（本) |
| 最小 |
最大 |
全長L |
幅A |
Ｂ |
Ｃ |
Ｄ |
Ｔ |
| MCTMP100 |
4.0 |
22 |
100 |
2.5 |
4.8 |
3.5 |
4.8 |
1.1 |
60（6.12） |
100 |
| MCTMP150 |
5.0 |
36 |
153 |
3.5 |
6.4 |
4.4 |
6.5 |
1.2 |
110（11.22） |
100 |
| MCTMP200 |
6.0 |
50 |
203 |
4.7 |
7.5 |
5.5 |
8.5 |
1.3 |
150（15.30） |
100 |
|
|
| その他スタンダードタイプ |
| 仕様 |
材質：66ナイロン/ポリエチレン・鉄成分
常時使用温度範囲：-40〜+85℃ |
|
|
|
|
型番
|
長さ
|
幅
|
色
|
結束径
|
ループ引張強度 （N）
|
包装単位
（本）
|
|
MCT30R(MCT150)
|
150mm
|
3.5mm
|
青
|
φ1.5〜35mm
|
110（11.22kgf)
|
100
|
|
MCT50R(MCT200)
|
200mm
|
4.6mm
|
青
|
φ1.5〜50mm
|
150（15.31kgf)
|
100
|
|
MCT50L(MCT390)
|
390mm
|
4.6mm
|
青
|
φ1.5〜110mm
|
150（15.31kgf)
|
100
|
|
・1kgf≒9.8N
・写真商品色は、コンピュータディスプレイの性質上、実際の色と異なって見える場合があります。
|
|
メタルコンテントタイ リピートタイプ
|
 |
メタルコンテントタイ リピートタイプは、リピート機能付きのため、
結束後も取り外して再結束が可能です。
配線、配管の保守管理が容易に行なえます。
|
|
| 型番 |
長さ |
幅 |
色 |
結束径 |
ループ引張強度 （N） |
包装単位 （本） |
| MCTRELK2M |
250mm |
4.6mm |
青 |
φ5.0〜65mm |
225（22.94kgf) |
100 |
・写真商品色は、コンピュータディスプレイの性質上、実際の色と異なって見える場合があります。
|
|
| メタルコンテントタイの色見本 |
|
| ▲ページトップへ |
| |

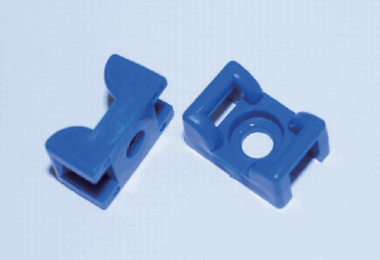

タイマウント(KRタイプ）メタルコンテント（鉄成分入）固定具
|
異物混入対策用に！
製造装置内の配線・配管の固定に！
●タイマウントのKRタイプは、ビスでとめるだけで簡単に固定でき、台座形状のため、ケーブルをしっかり保持します。
●金属検出機用のMCTSと同じ材料で成形された配線固定具です。
●メタルコンテントタイ（MCTSタイプ）と併用して、配線・配管を固定できます。
|
|

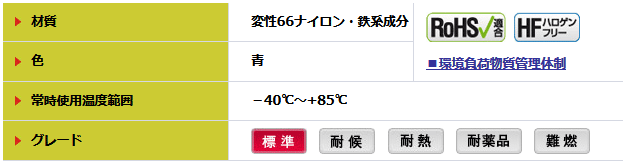

仕 様
|
 |
  |
| 型番 |
寸法 mm |
使用
インシュロックタイ |
使用
ビス |
販売単位
（個） |
| φD |
A |
B |
C |
E |
H |
| MCKR6G5-BLU |
4.5 |
17.8 |
11.8 |
6.4 |
2.4 |
8.8 |
MCTS***
※MCTS200-PPは除く |
M4 |
100 |
|
|
| ▲ページトップへ |

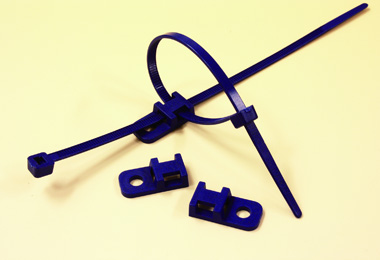

アンカーマウント メタルコンテント（鉄成分入）固定具
|
異物混入対策用に！
製造装置内の配線・配管の固定に！
●限られたスペースで使用できる固定具で、タイは縦方向、横方向いずれからも結束できます。
●金属検出機用のMCTSと同じ材料で成形されています。
●メタルコンテントタイ（MCTSタイプ）と併用して、配線・配管を固定できます。
|
|
仕 様
|
 |
   |
| 型番 |
寸法 mm |
使用インシュロックタイ |
使用ビス |
販売単位
（個） |
| φD |
A |
B |
H |
| MCCTAM1-BLU |
4.3 |
20.7 |
10.3 |
5.1 |
MCTS***
※MCTS200-PPは除く |
M4 |
100 |
|
|
| ▲ページトップへ |
