戻る結束工具HOME

結束工具
結束工具(手動式)
MK3 AIR-SP
品名 MK3 AIR-SP
■MK3 AIR-SP 単価 195000円

 工具 購入数



※廃盤となりました


替刃(消耗品)型番:MK3 AIR-SP-P10 単価 5250円

 工具 購入数



※廃盤となりました

適応タイ幅(mm) 1,8~6.0
最大引き締め力N(kgf) 137.2(14)
入数 1
単価 \195,000

適応インシュロックタイ
タイ型番 締め付け強度値N(kgf)
ABシリーズ AB80、AB100、AB150、AB160
AB190、AB200、AB2500、AB270
約29.4(3.0)~137.2(14.0)
(テンション調整ネジにより
自由な設定が可能)
MSシリーズ T25、T30、T40タイプ、AB250-S
AB150、AB300-XS、AB330-S、AB350-S
LKシリーズ T50、T60タイプ、AB200、AB250、AB300

MK8
品名 MK8
■MK8 単価 24037円

 工具 購入数



■替刃MK8-P5 単価 1797円

 工具 購入数



■MK8-P4-0~MK8-P4-1 単価 1283円

 工具 購入数



■MK8-P4-2~MK8-P4-3 単価 2568円

 工具 購入数


適応タイ幅(mm) 1.8~5.0
最大引き締め力N(kgf) 147.0(15)
入数 1
単価 \24037

適応インシュロックタイ
タイ型番 指示値 締め付け強度値1kgf≒9.8N
N kgf
T18タイプ、AB80、AB100 1~2 9.8~58.8 1~6
T25、T30、T40タイプ、AB250-S
AB150、AB300-XS、AB330-S、AB350-S
2~3 58.8~98.0 6~10
T50、T60タイプ、AB200、AB250、AB300 3~4 98.0~147 10~15

換え口金(オプション)/替刃(消耗品)型番表
型番 種類
MK8-P4-1 換え口金(タイ切り残し1mm)
MK8-P4-2 換え口金(タイ切り残し2mm)
MK8-P4-3 換え口金(タイ切り残し3mm)
MK8-P5 替刃
標準品:MK8-P4-0(タイ切り残し0mm)

MK8-LT
品名 MK8-LT
■MK8-LT 単価 24503円

 工具 購入数



■替刃MK8-P5 単価 1797円

 工具 購入数



■MK8-P4-0~MK8-P4-1 単価 1283円

 工具 購入数



■MK8-P4-2~MK8-P4-3 単価 2568円

 工具 購入数


適応タイ幅(mm) 1.8~5.0
最大引き締め力N(kgf) 39.2(4)
入数 1
単価 \24503

適応インシュロックタイ
タイ型番 指示値 締め付け強度値1kgf≒9.8N
N kgf
SHT18R、T18タイプ、AB80、AB100 1 9.8~19.6 1~2
2 14.7~24.5 1.5~2.5
3 19.6~34.3 2~3.5
4 24.5~39.2 2.5~4

換え口金(オプション)/替刃(消耗品)型番表
型番 種類
MK8-P4-1 換え口金(タイ切り残し1mm)
MK8-P4-2 換え口金(タイ切り残し2mm)
MK8-P4-3 換え口金(タイ切り残し3mm)
MK8-P5 替刃
標準品:MK8-P4-0(タイ切り残し0mm)

MK9P
品名 MK9
■MK9 単価 564724円

 工具 購入数



■MK9-P201-0(標準品) 単価 2568円

 工具 購入数



■MK9-P221(替刃) 単価 1516円

 工具 購入数



■MK9-P201-4~MK9-P201-7 単価 5134円

 工具 購入数


適応タイ幅(mm) 3.5~12.5
最大引き締め力N(kgf) 441(45)
入数 1
単価 \564724

適応インシュロックタイ
タイ型番 指示値 締め付け強度値1kgf≒9.8N
N kgf
AB150、AB190、AB300-XS、AB300-S、
AB350-S、T30、T40タイプ
1 78.4~122.5 8~12.5
AB160、AB200、AB270、AB380、LK2A、
T50タイプ
1~2 78.4~137.2 8~14
AB250、AB300、T60タイプ 2~3 137.2~166.6 14~17
LK3A 4~5 186.2~254.8 19~26
AB350、AB450、T120タイプ 6~7 264.6~294 27~30
AB800、AB1000、AB1300、ラッシングタイ、
スモールエンドレスタイ
7~8 294~441 30~45

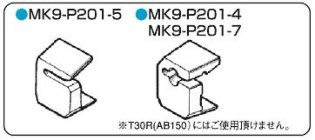

換え口金(オプション)/替刃(消耗品)型番表
型番 種類
MK9-P201-4 換え口金(タイの切り残し4mm)
MK9-P201-5 換え口金(タイの切り残し5mm)
MK9-P201-7 換え口金(タイの切り残し7mm)
MK9-P221 替刃
標準品:MK9-P201-0(タイ切り残し0mm)


MK9RE-F
品名 MK9RE-F
■MK9RE-F 単価 36570円

 工具 購入数


適応タイ幅(mm) 2.8~12.5
最大引き締め力N(kgf) 235.2(24)
入数 1
単価 \36,570

適応インシュロックタイ
タイ型番 指示値 締め付け強度値1kgf≒9.8N
N kgf
AB250-S、AB330-S、T25タイプ 1 49.0~73.5 5.0~7.5
AB150、AB190、AB300-XS、AB350-S、T30タイプ 2 73.5~98.0 7.5~10.0
AB300-S、T40タイプ 3 88.2~117.6 9.0~12.0
AB160、AB200、AB270、AB380、LK2A、T50タイプ 4 112.7~142.1 11.5~14.5
AB250、AB300、T60タイプ 5 127.4~156.8 13.0~16.0
6 147.0~176.4 15.0~18.0
LK3A 7 166.6~205.8 17.0~21.0
8 186.2~235.2 19.0~24.0

換え口金(オプション)/替刃(消耗品)型番表
型番 種類
MK9-P201-4 換え口金(タイの切り残し4mm)
MK9-P201-5 換え口金(タイの切り残し5mm)
MK9-P201-7 換え口金(タイの切り残し7mm)
MK9-P221 替刃
標準品:MK9-P201-0(タイ切り残し0mm)


MK10
品名 MK10
■MK10 単価 10320円

 工具 購入数


廃盤となりました。後継型番はMK-11です
適応タイ幅(mm) 13.0(MAX)
入数 1
単価 \10,320

適応インシュロックタイ
タイ型番
空調ダクト用タイ AB800、AB1000、AB1300
ABシリーズ AB350、AB450、AB550
MSシリーズ T120タイプ
ラッシングタイ T150タイプ、RT250タイプ
LKシリーズ LKA3A、LK5
エンドレスタイ ELシリーズ
その他 幅13mmまでのタイに使用できます。

MK11
品名 MK11
■MK11 単価 24037円

 工具 購入数



■MK11-P9(カッター) 単価1283円

 工具 購入数


適応タイ幅(mm) 13.0(MAX)
入数 1

適応インシュロックタイ
タイ型番
LK3A、AB350、AB450、T120タイプ
SEL-R1(SEL-H2)、SELN-R1(SELN-H2)
AB800、AB1000、AB1300、T150タイプ、
EL-R1(EL-H3)、ELN-R(ELN-H3)
LK5、AB550、RT250

MK9SST(メタルタイ専用工具)
品名 MK9SST
■MK9SST 単価 112945円

 工具 購入数


適応タイ幅(mm) 13.0(MAX)
入数 1
単価 \112945

EVO07SP
品名 MK7
■EVO07SP 単価 35900円

 工具 購入数



■MK7-548(口金2mm残し) 単価 5160円

 工具 購入数



■MK7-567(口金:タイ3mm残し) 単価 4125円

 工具 購入数



■MK7-301(口金:タイ残し無し) 単価 -----円

 工具 購入数



■MK7-449(替え刃) 単価 2070円

 工具 購入数


適応タイ幅(mm) 5.0(MAX)
入数 1

MK7

・タイメイトの中で、最も軽く、長時間の作業負担を軽減します。
・握り幅が狭く、ストロークが短いため、作業時の操作性が向上します。
・特に強い力を必要とせず、軽い操作感で連続作業が行えます。
・ハウジングの材質は、衝撃に強いガラス強化ナイロンを使用しているため、頑丈です。
・重量は軽いため、どなたでも簡単に結束作業をすることができます。
重量:260g      インシュロックタイ幅:2.2~5.0mm


締め付け強度 参考値 単位:N 適合タイ幅
1 30~65 2.2~2.5mm
2 40~75
3 50~90 2.8~4.0mm
4 60~100
5 75~115
6 80~125 4.6~5.0mm
7 100~145
8 115~160

■MK7の消耗品:オプションとして、替え口金と替刃を用意しております。(替刃型番:MK7-449)
口金イラスト
型番 MK7-548 MK7-567
タイ切残し 2mm残り 3mm残り


MK7P
品名 MK7P
■MK7P 単価 205354円

 工具 購入数



■MK7P-342(替刃) 単価 4621円

 工具 購入数



■MK7P-399(口金:タイ2mm残し) 単価 5134円

 工具 購入数


適応タイ幅(mm) 5.0(MAX)
入数 1

MK7P





・MK7Pは、ハーネス結束作業が多い作業現場向けに開発されたエアー式結束工具です。
・ボタン操作のため、よりスピーディーに結束ができます。
・長時間の結束作業においても、疲労を大幅に軽減します。
・人間工学を取り入れた握りやすいグリップで、従来のエアー工具より
軽量なため、作業性が向上します。

・締め付け力の調整は、手早く、簡単に行えます。

重量:397g
インシュロックタイ幅:
2.2~5.0mm
エアー圧力:5~6気圧


締め付け強度 参考値 単位:N 適合タイ幅
1 65~95 2.2~2.5mm
2 75~105
3 85~115
4 90~130 2.8~4.0mm
5 100~140
6 120~160 4.6~5.0mm
7 130~180
8 140~190

■MK7Pの消耗品:オプションとして、替え口金と替刃を用意しております。(替刃型番:MK7P-342)
口金イラスト
型番 MK7P-399
タイ切残し 2mm残し


MK9P
品名 MK9P
■MK9P(上部接続) 単価 564724円

 工具 購入数



■MK9PUA(下部接続) 単価 564724円

 工具 購入数



■MK9P-109(替刃) 単価 11551円

 工具 購入数


適応タイ幅(mm) 3.5~13mm
入数 1


MK9P (下部エア接続)


MK9PUA (上部エア接続)

・人間工学を取り入れた握りやすいグリップと軽量化により、長時間作業の負担を大幅に軽減します。
・切断された余長部分は、工具の横に排出されるため、スムーズな結束作業ができます。
・ハウジングはガラス繊維入り強化ナイロン製で、機構部分にはクロム鉱を採用しているため頑丈です。

重量:910g
インシュロックタイ幅:
3.5~13mm
エアー圧力:5~6気圧



締め付け強度 参考値 単位:N 適合タイ幅
1 105~150 3.5~4.05mm
2 146~186 4.0~5.0mm
3 165~205
4 195~235 7.5~8.7mm
5 217~257
6 240~290
7 271~331
8 330~390 8.7~13.00mm


MK9RE
品名 MK9RE
■MK9RE 単価 41250円

 工具 購入数



■MK9-P201-PMRE1(口金) 単価 5160円

 工具 購入数


適応タイ幅(mm) 7.5~8.8mm
入数 1

MK9RE

・Rカット専用の結束工具です。
・結束バンドの切り残しエッジ部に角が出ません。
・そのため、切り口による怪我を防ぐことができます。
・また、トリガーの握り幅が狭いため、作業性が向上し長時間操作の負荷を軽減します。
・ハーネスボードにぶつかりにくいよう、トリガー突起部を短めにしています。
重量:360g      インシュロックタイ幅:7.5~8.8mm



■角のない切り残しで、ハーネス作業の安全性が高まりました。
  Rカットの切り口
インシュロックタイをカットした後、切り残しがRカットになるため、切り残しエッジ部による怪我を防ぎます。 より確実に、テンションノブを固定するために
LOCK機構が付いています。

■MK9REの消耗品
口金イラスト
型番 MK9-P201-PMRE1
注記 OS170-FT7
OS170-FT7-HS用
R-カット


結束工具(タイメイトシリーズ) 工具一覧

迅速確実、安定した結束が可能な結束工具シリーズ


工具型番 タイプ 特長 口金A寸法
mm
A寸法適応
タイ幅 mm
B寸法適応
タイ幅 mm
最大引き締め力
N(kgf)
替え口金
MK7
シングル
アクション工具
工具
(手動式)
タイメイトの中で、最も軽く、長時間の作業負担を軽減します。握り幅が狭く、ストロークが短いため作業時の操作性が向上します。 - 2.2~5.0 - 160.0
(16.3)
MK7P
エアー式工具

MK7Pは、ハーネス結束作業が多い作業現場向けに開発されたエアー式結束工具です。
ボタン操作のため、よりスピーディーに結束ができます。長時間の結束作業においても、疲労を大幅に軽減します。

- 2.2~5.0 - 190.0(19.4)
エアー式工具 空気圧で作動する工具で、よりスピーディーで簡単な作業が可能。長時間の結束作業での作業者の疲労を大幅に軽減する。 6.5 1.8~6.0 1.6(MAX) 約137.2
(14)
ダブルアクション
工具
(手動式)
小型、軽量タイプ。切断時の衝撃が少なく、軽くトリガーを引くだけでタイの締め付けと、切断が行える。締め付け強度の調整も簡単。 5.5 1.8~5.0 1.5
(MAX)
147.0
(15)
ダブルアクション
工具
(手動式)
MK8と同じ、小型、軽量タイプだが、よりソフトな締め付けができるため、ハロゲンフリー電線など被覆の薄い電線用として使用可能。 5.5 1.8~5.0 1.5
(MAX)
39.2
(4)
太径結束用工具
(手動式)*
シングル
アクション工具
細径から太径まで幅広く結束が可能。タイに合わせて適正な締め付け強度の設定ができる。 13.0 3.5~12.5 2.2
(MAX)
392.0
(40)
シングル
アクション工具
(手動式)
MK9をベースに手の小さな作業者用工具として改良。MK9と比較し、握り幅、ストロークが短いため、作業時の操作性が向上する。 13.0 2.8~12.5 2.2
(MAX)

235.2
(24)

MK9P
エアー式工具

人間工学を取り入れた握りやすいグリップと軽量化により、長時間作業の負担を大幅に軽減します。切断された余長部分は、工具の横に排出されるため、スムーズな結束作業ができます。

- 3.5~13 - 390(39.8)
MK9RE
R-カット/シングルアクション工具
(手動式)
Rカット専用の結束工具です。
結束バンドの切り残しエッジ部に角が出ません。
そのため、切り口による怪我を防ぐことができます。
- 3.5~13.0 - 390(39.8)
長尺結束用工具
(手動式)
強力・確実な結束が可能な、高剛性、ロングレバーの工具。横入れタイプなのでエンドレスタイもリールから引き出して切らずに使用できる。 13.5 13.0
(MAX)
2.5
(MAX)
-
メタルタイ
専用工具
(手動式)
メタルタイ専用の結束工具。小型・軽量で簡単にメタルタイの締め付けと切断が可能。また、タイに合わせて適切な締め付け力が得られる。 12.0 13.0
(MAX)
メタルタイ
専用
-
長尺結束用工具
(手動式)
メタルタイ専用の結束工具。小型・軽量で簡単にメタルタイの締め付けと切断が可能。また、タイに合わせて適切な締め付け力が得られる。
12.0 13.0
(MAX)
メタルタイ
専用
-
1kgf≒9.8N
・写真商品色は、コンピュータディスプレイの性質上、
実際の色と異なって見える場合があります
