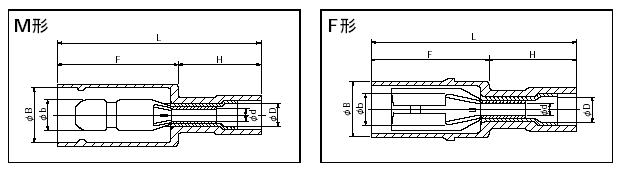

| 差込形ピン端子 （ピン端子内蔵PC形） | ||||||||||
 |
||||||||||
 M形 |
 F形 |
|||||||||
| 品 番 | 各 部 の 寸 法 mm | 電線抱合範囲 | ||||||||
| φb | φB | φd | φD | L | F | H | 撚線m㎡ | AWG | ||
| PC-2005-M | 2.0 | 5.1 | 1.7 | 3.1 | 26.5 | 15.0 | 11.5 | 0.5～0.75 | 20-18 | |
| PC-2005-F | 2.1 | 4.6 | 24.5 | 13.0 | ||||||
| PC-4009-M | 4.0 | 7.4 | 1.8 | 3.2 | 27.7 | 16.5 | 11.2 | 0.75～1.25 | 18-16 | |
| PC-4009-F | 3.95 | 6.9 | 26.2 | 15.0 | ||||||
| PC-4020-M | 4.0 | 7.4 | 2.4 | 3.9 | 27.7 | 16.5 | 2.0 | 14 | ||
| PC-4020-F | 3.95 | 6.9 | 26.2 | 15.0 | ||||||

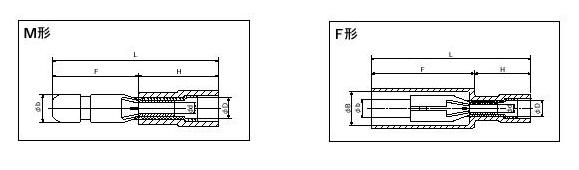

| 差込形ピン端子 （ピン端子露出PCE形） | ||||||||||
 |
||||||||||
 |
||||||||||
| 品 番 | 各 部 の 寸 法 mm | 電線抱合範囲 | ||||||||
| φb | φB | φd | φD | L | F | H | 撚線m㎡ | AWG | ||
| PCE-4009-M | 4.0 | - | 1.8 | 3.2 | 25.2 | 13.0 | 12.2 | 0.75～1.25 | 18-16 | |
| PCE-4009-F | 3.95 | 6.5 | 31.5 | 20.3 | 11.2 | |||||
| PCE-4020-M | 4.0 | - | 2.4 | 3.9 | 25.2 | 13.0 | 12.2 | 2.0 | 14 | |
| PCE-4020-F | 3.95 | 6.5 | 31.5 | 20.3 | 11.2 | |||||
| PCE-5020-M | 5.0 | - | 2.4 | 3.9 | 25.2 | 13.0 | 12.2 | 2.0 | 14 | |
| PCE-5020-F | 4.95 | 7.4 | 31.5 | 20.3 | 11.2 | |||||

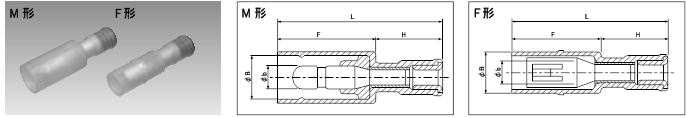

| 防水形ピン端子 | ||||||||||
 |
||||||||||
| 品 番 | 各 部 の 寸 法 mm | 電線抱合範囲 | 標準色 | |||||||
| φb | φB | L | F | H | 撚線m㎡ | AWG | 電線被覆外径 | |||
| PC-4009-M-WP | 4.0 | 7.4 | 27.7 | 16.5 | 11.2 | 0.75～1.25 | 18-16 | φ2.6～φ3.2 | 赤透明 | |
| PC-4009-F-WP | 3.95 | 6.9 | 26.2 | 15.0 | ||||||
| PC-4020-M-WP | 4.0 | 7.4 | 27.7 | 16.5 | 2.0 | 14 | φ3.0～φ3.6 | 青透明 | ||
| PC-4020-F-WP | 3.95 | 6.9 | 26.2 | 15.0 | ||||||

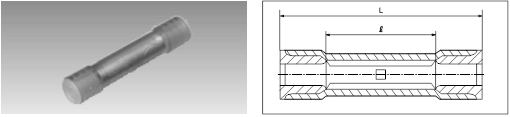

| 防水形圧着スリーブ(Ｂ形) | |||||||
 |
|||||||
| 品 番 | 各 部 の 寸 法 mm | 電線抱合範囲 | 標準色 | ||||
| L | l | 撚線m㎡ | AWG | 電線被覆外径 | |||
| TMNB-1.25-WP | 26.9 | 15.0 | 0.5～1.25 | 20-16 | φ2.5～φ2.9 | 赤透明 | |
| TMNB-2-WP | 1.04～2.63 | 16-14 | φ3.0～φ3.6 | 青透明 | |||

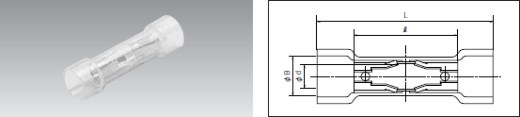

| ピンソケット ＢC形 | ||||||||||
 |
||||||||||
| 品 番 | 各 部 の 寸 法 mm | 標準色 | ||||||||
| φB | φd | L | l | |||||||
| BC 4F | 7.5 | 3.95 | 32.0 | 19.0 | 透明 | |||||
|
||||
