スタッドボルトタイ

スタッドボルトタイ


スタッドボルトタイ
スタッドボルトタイ
品名 T50SOSSBD-M6-HSW
■T50SOSSBD-M6-HSW 単価 2300円

 インシュロック 購入数


全長(mm) 175
最大結束径(φ) 30
適用ボルト M6
入数 100本/袋
単価 \2,300

スタッドボルトタイ
スタッドボルトタイ
品名 T50SOSSBD-M8-HSW
■T50SOSSBD-M8-HSW 単価 2300円

 インシュロック 購入数


全長(mm) 175
最大結束径(φ) 30
適用ボルト M8
入数 100本/袋
単価 \2,300

スタッドボルトタイ
スタッドボルトタイ
品名 T50SOSSBD-M10-HSW
■T50SOSSBD-M10-HSW 単価 2300円

 インシュロック 購入数


全長(mm) 175
最大結束径(φ) 30
適用ボルト M10
入数 100本/袋
単価 \2,300


パネルフィキシングシリーズ スタッドボルトタイ
スタッドボルトタイ

T50SOSSBD-M6-HSW

  • わずかなボルト残りしろ(最低8mmを利用して、細径ハーネスの固定ができます。
  • 金属製クリップやシールクリップの代替品として使用できるため、コストダウンや軽量化に役立ちます。
  • 結束した時に、セレーションが外側に出るアウトサイドセレーションタイプ゚のため、電線の表面を傷つけにくい構造です。
  • 自動車、車両、建設、輸送機械、電気・電子・機械など 各業界でご使用頂けます。
  • 屋外で使用できる耐候グレードです。

T50SOSBD

T50SOSSBD
ボルト残りシロ8mmで固定可能

シールクリップ
シールクリップの代替使用
に利用可能

取り付けられているボルトに使用
既に取り付けられている
ボルトを利用可能

金属製クリップを使用する
必要がありません。
型番/材質・グレード 適用ボルト
結束径φmm
寸法 mm
ループ引張強度(最小値)
N(kgf)*
スタット部
挿入力N(kgf)*
スタット部
保持力N(kgf)*
適用工具 包装
単位
(本)
66ナイロン
耐熱・耐候 HSW
L
W
黒色
T50SOSSBD-M6-HSW-M6-HSW
M6
3〜30
175
5.7
100
(10.2)以上
50(5.10)以下
250(25.51)
MK9
MK9RE-F
100
T50SOSSBD-M6-HSW-M8-HSW M8 300(30.61)
T50SOSSBD-M6-HSW-M10-HSW M10 75(7.65)以下


















RoHS/HF



SBT50、SBT120

ヘッド部をボルトに取り付け、ナットで固定するだけで簡単に電装ハーネス等の結束ができます。固定後も、ボルトから取り外さずに、結束径を緩める等の調整ができるリピート機能付きです。また、振動にも強い構造で、4種類のボルトサイズに対応します。

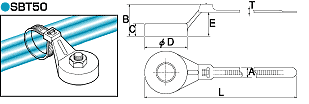

SBT50

SBT120 イラストSBT120 図面

型番/材質・グレード 適用ボルト
結束径
φmm
寸法 mm
ループ引張強度(最小値)
N(kgf)
適用工具 包装単位
ケース入目
66ナイロン
耐熱・耐候 HSW
L
T
A
B
C
D
E
F
G
H
黒色

5.0〜35
180
1.4
6.0
20.0
8.0
27.0
15.0
-
-
-
222.3
(22.68)以上
MK9
MK9RE-F
50
2,500
SBT50-M6
M6
SBT50-M8 M8
SBT50-M10 M10
SBT50-M12 M12
SBT120-M6
M6
5.0〜60
300
1.4
13.0
41.8
45.6
-
-
40.0
8.0
29.8
533.4
(54.43)以上
MK9
25
350
SBT120-M8 M8
SBT120-M10 M10
SBT120-M12 M12
1kgf≒9.8N
・写真商品色は、コンピュータディスプレイの性質上、実際の色と異なって見える場合があります。

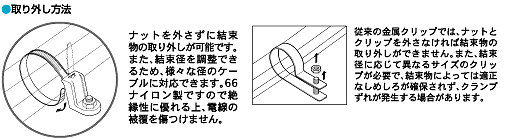

リピート機構があり、結束後の取り外しが可能です。

取り外し方法

SBT50-M6
品名 SBT50-M6
■SBT50-M6 単価 1700円
 タイ 購入数


全長(mm) 180
最大結束径(φ) 35
適用ボルト M6
入数 50本/袋
単価 \1,700

SBT50-M8
品名 SBT50-M8
■SBT50-M8 単価 1700円
 タイ 購入数


全長(mm) 180
最大結束径(φ) 35
適用ボルト M8
入数 50本/袋
単価 \1,700

SBT50-M10
品名 SBT50-M10
■SBT50-M10 単価 1700円
 タイ 購入数


全長(mm) 180
最大結束径(φ) 35
適用ボルト M10
入数 50本/袋
単価 \1,700

SBT50-M12
品名 SBT50-M12
■SBT50-M12 単価 1700円
 タイ 購入数


全長(mm) 180
最大結束径(φ) 35
適用ボルト M12
入数 50本/袋
単価 \1,700

SBT120-M6
品名 SBT120-M6
■SBT120-M6 単価 1750円
 タイ 購入数


全長(mm) 300
最大結束径(φ) 60
適用ボルト M6
入数 25本/袋
単価 \1,750

SBT120-M8
品名 SBT120-M8
■SBT120-M8 単価 1750円
 タイ 購入数


全長(mm) 300
最大結束径(φ) 60
適用ボルト M8
入数 25本/袋
単価 \1,750

SBT120-M10
品名 SBT120-M10
■SBT120-M10 単価 1750円
 タイ 購入数


全長(mm) 300
最大結束径(φ) 60
適用ボルト M10
入数 25本/袋
単価 \1,750

SBT120-M12
品名 SBT120-M12
■SBT120-M12 単価 1750円
 タイ 購入数


全長(mm) 300
最大結束径(φ) 60
適用ボルト M12
入数 25本/袋
単価 \1,750
